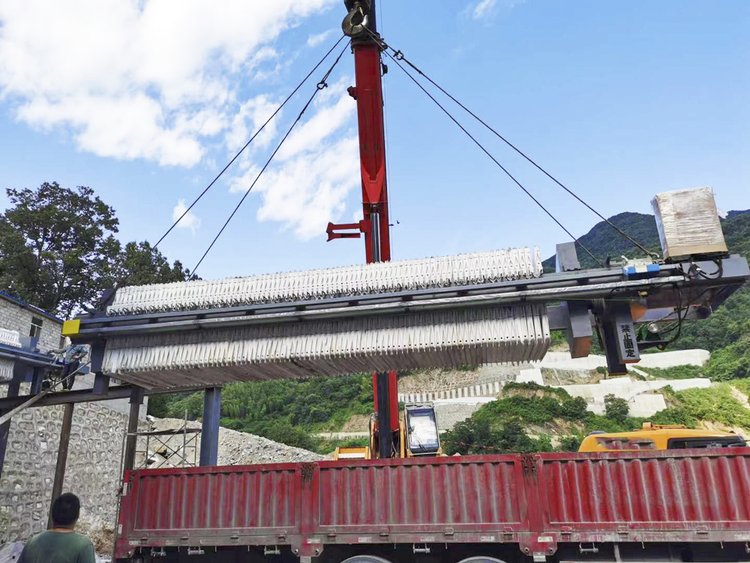

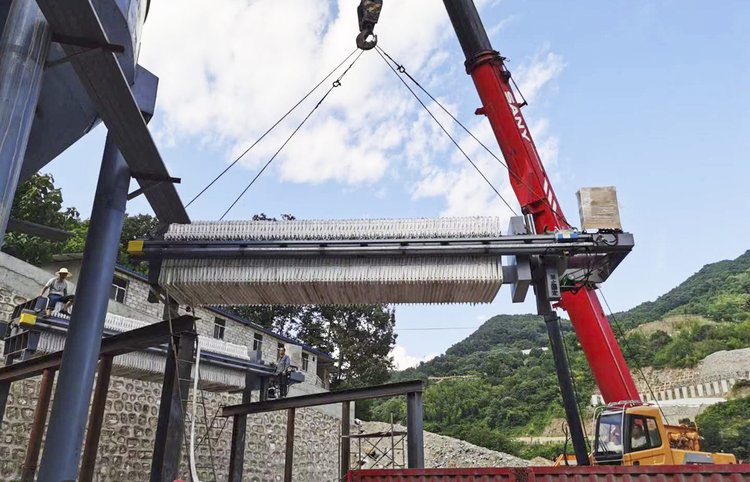

板框壓濾機安裝圖

　　板框壓濾機安裝圖.板框式壓濾機的安裝方法：

　　板框壓濾機安裝方法1.預埋孔按供應商提供的腳尺寸設計，采用兩次灌漿法。

　　板框壓濾機安裝方法2.壓濾機周圍應有足夠的空間進行操作和維護。

　　板框壓濾機安裝方法3.板框式壓濾機應平放在地面上，后頂板與底腳螺釘固定在地基上。(注:底腳螺栓一般只固定在頂板上，由于板框的壓力導致拉干向下彎曲。壓濾機壓緊時，拉干拉直，產生少量位移。如果兩端同時固定，可能會導致壓力不緊或機架損壞濾布。

　　板框壓濾機安裝方法5.板框按要求整齊地放在機架上，將被加工過的濾布整齊地排到濾板上，注意濾板之間的進料孔與洗孔口相對應。

　　板框壓濾機安裝方法6.板框壓濾機接通電源，檢查是否正常。機械傳動要檢查電機正反轉是否符合要求，減速箱、機頭油杯機油是否加滿，絲桿、齒輪潤滑油是否加好。液壓傳動裝置檢查齒輪泵運轉時聲音是否正常，液壓系統有無泄漏，活塞桿進出量是否平穩。
