壓濾機具有性能穩定、操作方便、安全、省力；金屬榨筒由無縫鋼管加工、塑鋼濾板精鑄成型，耐高溫、高壓，經久耐用。因此我們需要了解壓濾機的結構和工作原理。

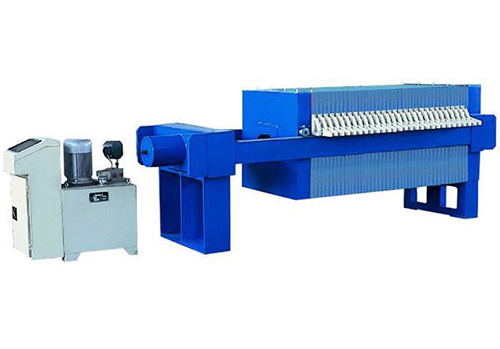

1、壓濾機由機架、濾板、濾布、壓緊機構、液壓系統和電控系統組成。
2、機架部分起支撐壓緊裝置和濾板的作用，由機座、推板、止推板、頭尾板和主板組成。
3、奪濾板安裝在頭尾板之間的主梁上，其間裝有濾布。
4、工作時，由壓緊裝置推動推板，將位于頭尾板之間的濾板和濾布壓緊，使壓凝的濾板與濾布之間形成濾室，由料泵壓入的物料從尾板進料孔進入各濾室，固體顆粒被截留在濾室內，并形成濾餅，液體則透過濾餅、濾布由出液孔排出機外；若需要對濾餅進行洗滌，星鑫分離設備可由止推板上的洗液口通入洗滌水對濾餅進行洗滌；若需要對濾餅吹干，可由洗液口或進料口通入壓縮空氣，將濾餅吹干。
5、板框式壓濾機機架結構與廂式壓濾機構相同，只是過濾部分是一板一框，濾框為中空結構，內部空間是濾室。
6、壓濾機的液流分有明流和暗流。明流是指濾液從每塊濾板的出液孔直接排出機外；暗流是指各塊濾板的濾液匯合起來，由出液孔暗道排出機外。
