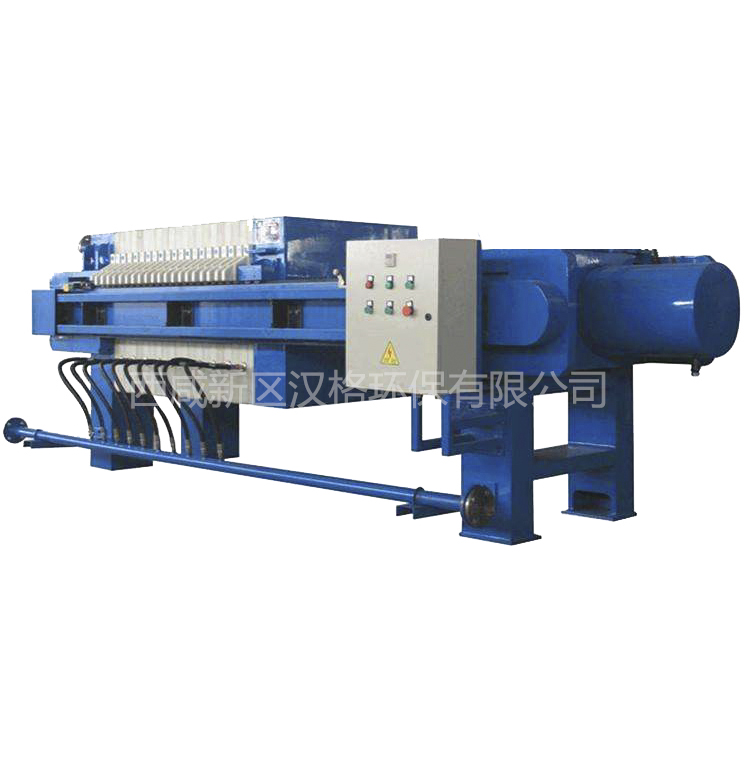

板框壓濾機的組成部分。板框壓濾機由壓濾機濾板、液壓系統、壓濾機框、濾板傳輸系統和電氣系統等五大部分組成。
壓濾機機架多采用高強度鋼結構件，可靠，功率穩定，經久耐用。濾板、濾框采用增強聚丙烯一次膜壓成形，相對尺寸和化學性質穩定，強度高，重量輕，耐酸耐堿，無味，所有過流面均為耐腐介質。板框壓濾機采用液壓壓緊，液壓壓緊機構由液壓站、油缸、絲桿、鎖緊螺母組成。
液壓站的組成有：電機、集成塊、齒輪泵、溢流閥(調節壓力)、手動換向閥、壓力表、油管、油箱。板框壓濾機的濾室結構由成組排列的濾板和濾框組成。濾板在表面設計有凹槽，用以安裝、支撐濾布，并引導過濾液的流向，而濾框和濾板在組裝后構成液體流通通道，用以通人懸浮液、洗滌水和引出濾液。
板框壓濾機的濾板和濾框都由壓緊裝置壓緊，同時在濾板和濾框的部位設有把手，用于支撐整個濾室結構。板框壓濾機的濾板和濾框之間所安裝的濾布，除了承擔過濾的工作之外，還能起到密封墊片的作用。
板框壓濾機在使用過程中具有結構簡單，操作方便，運行穩定，適用范圍廣等諸多優點。正是因為板框壓濾機具有這些突出的優點才使其在種類眾多的壓濾機設備中應用更廣泛。而了解這些板框壓濾機的基本知識，則能幫助消費者更加好的使用板框壓濾機。
